Obložení třecích lisů
Vyrábíme obložení třecích lisů:
Použití:
Obložení se navléká na obvod věnce setrvačníku. Slouží k plynulému přenášení pohybu třecích kotoučů na vřeteno a smykadlo frikčního lisu. Obložení lze používat pro provozní teploty -20 až +90°C.
Materiál:
Chromitá nebo chromitotříslená useň (lícová nebo štípenková) s pevnostní vložkou pro snížení tažnosti (speciální tkanina nebo polyamidová fólie). Pevnostní vložka je vlepena mezi dvě vrstvy usně, polyamidovou fólii je možno používat společně s usní bez slepení.
Provedení:

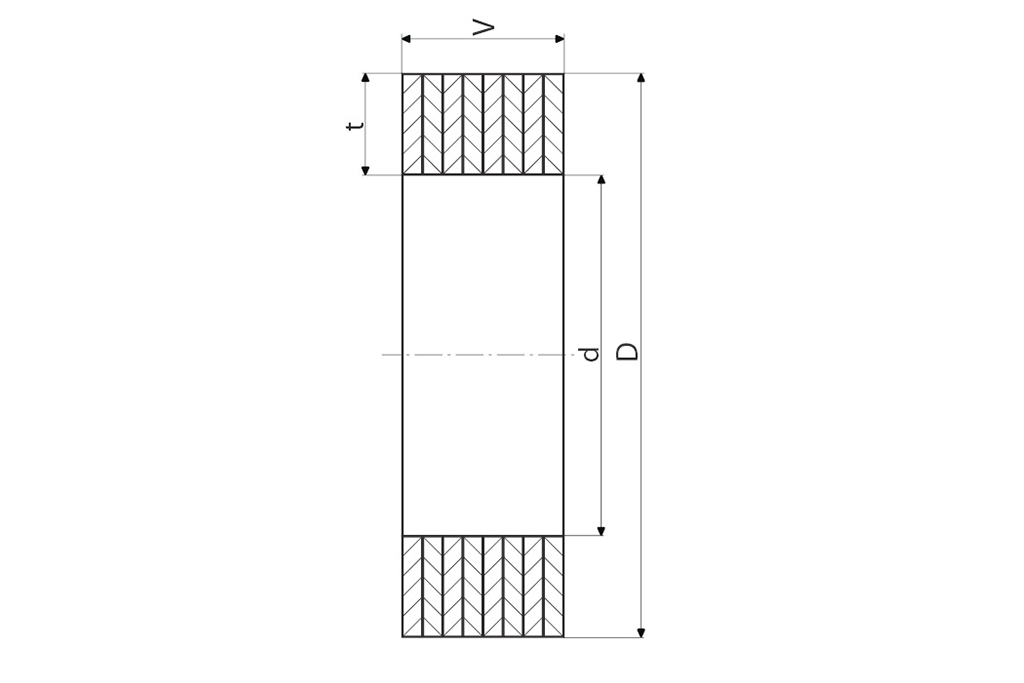

Předtvarovaný usňový pásek s pevnostní vložkou (nebo pásky z usně a polyamidové fólie) se na sebe spirálovitě vrství do předepsané výšky. Navinuté vrstvy jsou stabilizovány ocelovými nýty, vruty, vzdálenými od sebe přibližně 40 mm. Standardně se obložení vyrábí v těchto rozměrech (včetně mezních odchylek):
průměr setrvačníku: 600 - 3000 mm
výška (v): 50 - 220 mm (± 3 mm)
šířka (t): 15 - 45 mm (± 1 mm)
jiné roměry po dohodě
Jiné rozměry po dohodě. Obložení se vyrábí s předpětím, aby dokonale přilehlo na věnec setrvačníku a nesmeklo se. Velikost předpětí určuje výrobce dle rozměrů a zkušeností.
Údaje pro objednávání:
Průměr setrvačníku, výška obložení (v), šířka (t), speciální požadavky.
Poznámky:
Na vyžádání poskytuje dodavatel návod k montáži. Nejvyšší evropská kvalita.

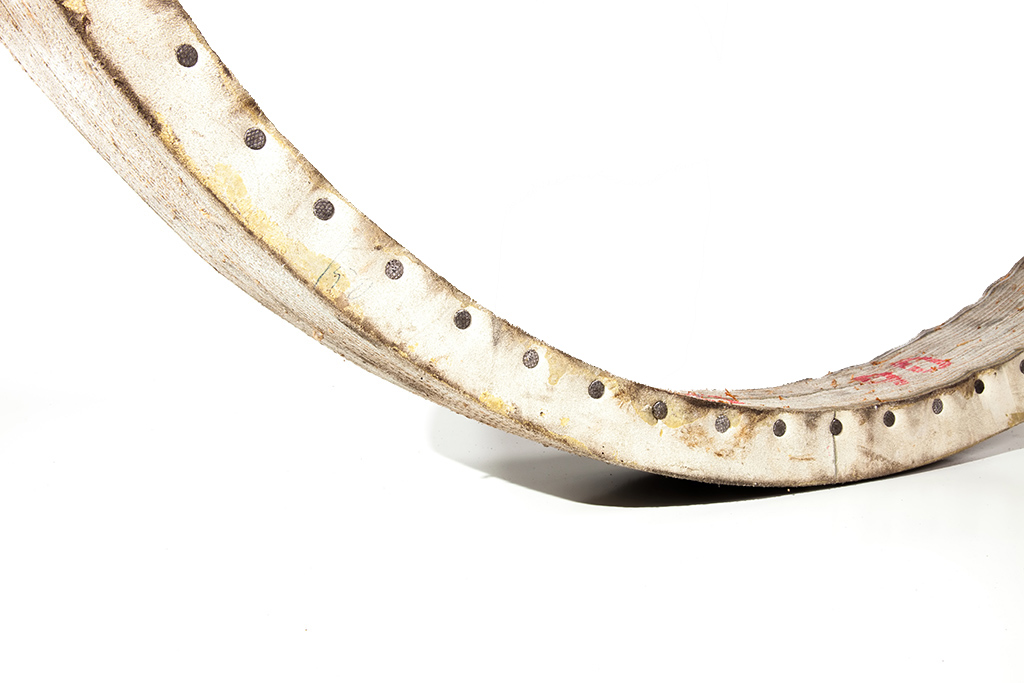

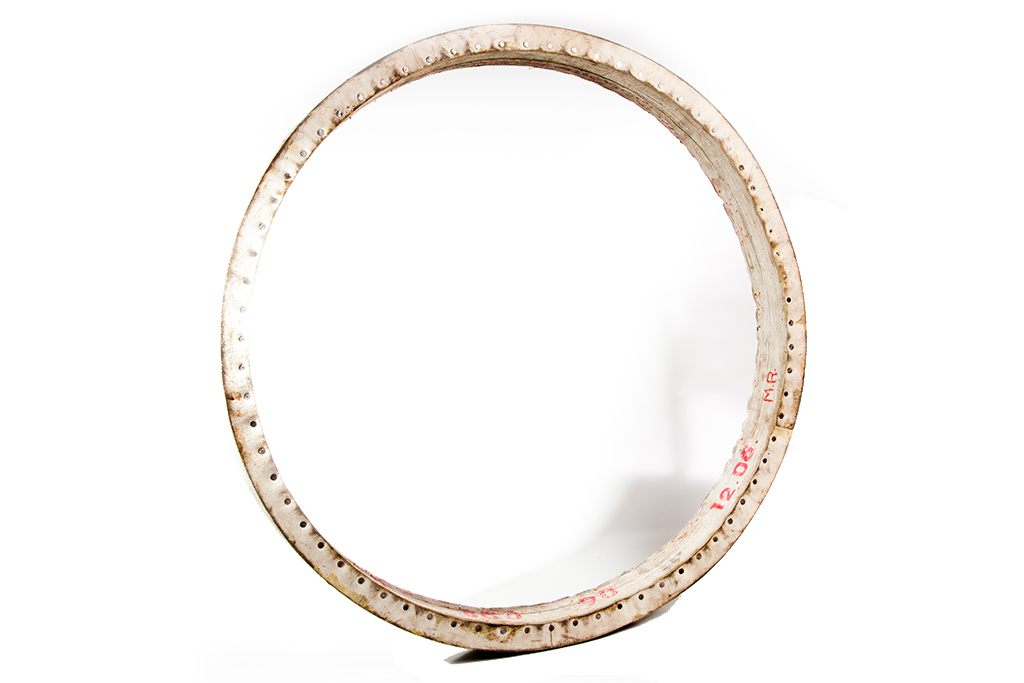

Fotografie
